Muitas construtoras em São Paulo só descobrem que o terreno não aguenta o projeto depois que a fundação já está feita. O erro mais comum é dimensionar pilares e lajes sem conhecer a velocidade de ondas de cisalhamento (VS30) do solo. Com a geologia complexa da bacia sedimentar paulistana, onde rocha sã pode estar a 5 m ou a 40 m de profundidade, o ensaio MASW (Multichannel Analysis of Surface Waves) é a única ferramenta não invasiva que entrega o perfil de VS30 em tempo real. Sem esse dado, o edifício pode sofrer amplificação sísmica localizada e, em zonas como a Mooca ou a Vila Mariana, os danos estruturais aparecem nos primeiros anos. Aplicamos o método de ondas superficiais Rayleigh com arranjo linear de 24 geofones de 4,5 Hz, seguindo a ABNT NBR. Antes do ensaio, fazemos um [estudo de microtremores (HVSR)](microtremores-hvsr) para identificar frequências naturais do terreno e ajustar o espaçamento dos geofones. Em terrenos com suspeita de colapso, combinamos com uma [avaliação de solos colapsíveis](suelos-colapsibles) para evitar surpresas no recalque diferencial.
Na bacia sedimentar paulistana, o contraste de rigidez entre solo terciário e embasamento cristalino pode amplificar ondas sísmicas em até 2,5 vezes. Sem VS30, você não projeta seguro.
Metodologia e escopo
O desenvolvimento vertical de São Paulo começou nos anos 1950 com a verticalização da Avenida Paulista, mas só nas últimas décadas os engenheiros passaram a questionar o comportamento dinâmico do solo. A cidade está sobre uma bacia sedimentar terciária (Formação São Paulo) com espessura média de 30 m, sobreposta ao embasamento cristalino. Esse contraste de rigidez entre solo sedimentar e rocha gera amplificação de ondas sísmicas. Nosso ensaio MASW mede a velocidade de ondas de cisalhamento até 40 m de profundidade com resolução vertical de 1 m.
Parâmetros medidos no ensaio:
Velocidade VS30 (média dos 30 m superiores) – classificação NEHRP A a F
Perfil de rigidez (G/Gmax vs. deformação)
Razão de Poisson dinâmico (ν)
Módulo de cisalhamento máximo (Gmax)
Índice de liquefação (para solos arenosos saturados)
Em áreas como a Zona Sul (Campo Limpo, Capão Redondo), onde há camadas de argila orgânica mole com até 15 m, o perfil de VS30 cai abaixo de 360 m/s (classe D da NEHRP). Para esses casos, indicamos complementar com [corte direto](corte-directo) sob carregamento cíclico para avaliar resistência não-drenada. Já em terrenos com rejeitos de construção civil, o [ensayo de placa de carga](placa-de-carga) fornece o módulo de reação do subleito que alimenta os modelos de elementos finitos.

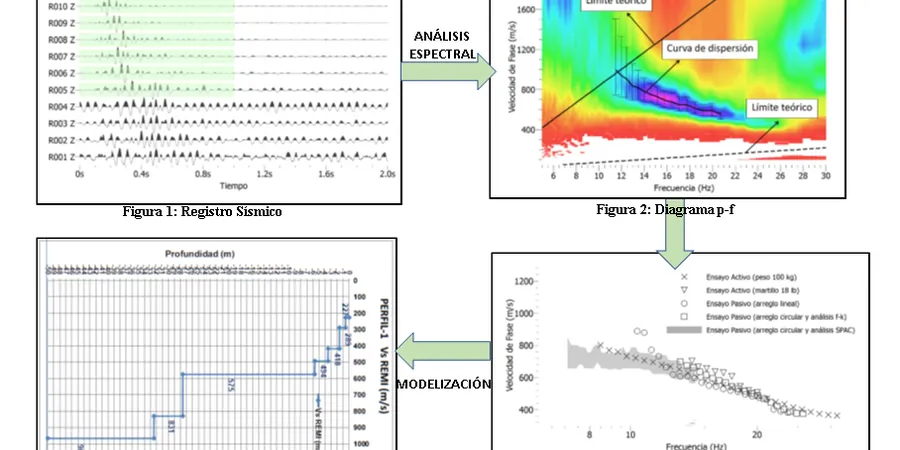

Imagem técnica de referência — São Paulo
Considerações locais
Em São Paulo, vemos muito projeto que ignora a VS30 e usa valores tabelados de norma. Resultado: edifícios de 20 andares com lajes que trincam após 5 anos por amplificação de ondas sísmicas em solo mole. Pior: em taludes de corte (como na Avenida 23 de Maio), a falta do perfil de rigidez leva a rupturas progressivas. Fazemos o ensaio MASW em duas horas, sem perfuração. Para terrenos com alta heterogeneidade lateral, repetimos o ensaio com afastamento de 50 m entre linhas. O dado de VS30 alimenta diretamente a classificação de solo da NEHRP, exigida pela NBR 6118 para projetos em zona de influência sísmica (embora o Brasil não tenha código sísmico obrigatório, a NBR 15421:2006 já exige análise para construções especiais).
150 – 800 m/s (dependendo da espessura sedimentar)
Profundidade de investigação
Até 40 m com arranjo de 24 geofones (espaçamento 2 m)
Resolução vertical mínima
1 m (camadas de transição)
Frequência dos geofones
4,5 Hz (baixa frequência para ondas Rayleigh)
Classificação NEHRP resultante
Classe A a F (com base na média dos 30 m)
Incerteza típica da VS30
±5% (em perfil homogêneo)
Serviços técnicos associados
01
MASW 2D (perfil contínuo)
Arranjo linear de 24 geofones com espaçamento de 2 m, gerando seção sísmica de 46 m de comprimento. Ideal para avaliar variações laterais de rigidez em terrenos com aterros ou solos residuais. Resultados em 48 h.
02
MASW 1D (ponto único)
Medição em estaca zero com 12 geofones e espaçamento de 1,5 m. Profundidade limitada a 20 m, mas com resolução vertical de 0,5 m. Recomendado para terrenos uniformes (ex.: bairros Jardins).
03
MASW + HVSR (análise combinada)
Adicionamos o ensaio de microtremores (HVSR) no mesmo furo para determinar frequência natural do terreno (fo). Entregamos VS30 e fo simultaneamente, eliminando a necessidade de campanha separada. Prazo: 72 h.
Normas aplicáveis
ABNT NBR/D4428M-18 (Standard Test Methods for Crosshole Seismic Testing), NEHRP Recommended Seismic Provisions (FEMA P-1050) – classificação site class A-F, ASCE 7-22 (Minimum Design Loads for Buildings) – mapas de VS30 por região, NBR 15421:2006 (Projeto de estruturas resistentes a sismos) – exigência de VS30 para edificações classe II e III
Perguntas frequentes
Qual a diferença entre MASW e ensaio SPT na determinação da VS30?
O SPT mede a resistência à penetração (N-SPT) de forma discreta, a cada metro. O MASW, por sua vez, mede a velocidade de propagação das ondas de cisalhamento de forma contínua ao longo de todo o perfil. O resultado é um perfil de rigidez real, não um índice empírico. Para classificação NEHRP, o MASW é o método direto; o SPT exige correlações (ex.: Ohta & Goto) que introduzem incerteza de até 30%.
Em que tipo de solo de São Paulo o MASW é mais indicado?
O método funciona melhor em solos sedimentares da bacia paulistana (argilas siltosas da Formação São Paulo, areias finas da várzea do Tietê) e em solos residuais jovens (siltes argilosos do embasamento cristalino). Em solos orgânicos turfosos (Zona Leste), a baixa rigidez gera VS30 abaixo de 200 m/s, o que exige ajuste no ganho dos geofones. Não recomendamos para aterros com entulho heterogêneo (blocos de concreto) pois a dispersão lateral distorce as curvas de dispersão.
O ensaio MASW substitui o relatório de sondagem?
Não. O MASW é complementar: fornece o perfil de rigidez dinâmica (VS30, Gmax) e a classificação sísmica do solo, mas não identifica o tipo de solo (se é areia, silte ou argila). Você precisa de pelo menos um furo de sondagem (SPT ou CPT) para caracterização tátil-visual e coleta de amostras. Na prática, fazemos o MASW antes da sondagem para guiar a locação dos furos.
Quanto tempo leva o ensaio MASW em campo?
O ensaio em si, com montagem e aquisição de dados, leva de 1 a 2 horas por perfil (dependendo da profundidade alvo). O processamento dos dados (inversão da curva de dispersão, cálculo da VS30) consome mais 4 a 6 horas em laboratório. O prazo total de entrega do relatório é de 48 horas para perfis 2D e 72 horas para perfis combinados com HVSR.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
