A ABNT NBR 16416:2020 estabelece critérios para drenagem superficial e subsuperficial de vias. Em São Paulo, com precipitação média anual de 1.400 mm e chuvas de verão intensas, o dimensionamento correto do sistema de drenagem viária geotécnica é determinante para a vida útil do pavimento. A equipe técnica projeta cada componente – sarjetas, bocas de lobo, drenos profundos – com base na permeabilidade do solo local e na vazão de projeto. Para garantir a eficiência hidráulica, combinamos o estudo de drenagem com a avaliação de pavimento flexível em trechos onde o tráfego pesado exige suporte estrutural específico.
Em São Paulo, 60% dos problemas de pavimento estão ligados à drenagem ineficiente. Um sistema geotécnico bem projetado multiplica a vida útil da via.
Metodologia e escopo
São Paulo apresenta grande variação geotécnica: solos residuais de alteração de gnaisse na zona sul, argilas moles na várzea do Tietê e aterros heterogêneos em bairros como o Brás. Cada perfil exige uma solução de drenagem viária geotécnica distinta. Para taludes de corte em rocha alterada, instalamos drenos horizontais profundos (DHP) com filtro geotêxtil. Em aterros sobre argila mole, projetamos colchões drenantes com geocompostos. As camadas de pavimento seguem a especificação do DER-SP para base drenante (faixa granulométrica D). Todo sistema é verificado com ensaio de permeabilidade in situ (Lefranc ou carga constante).

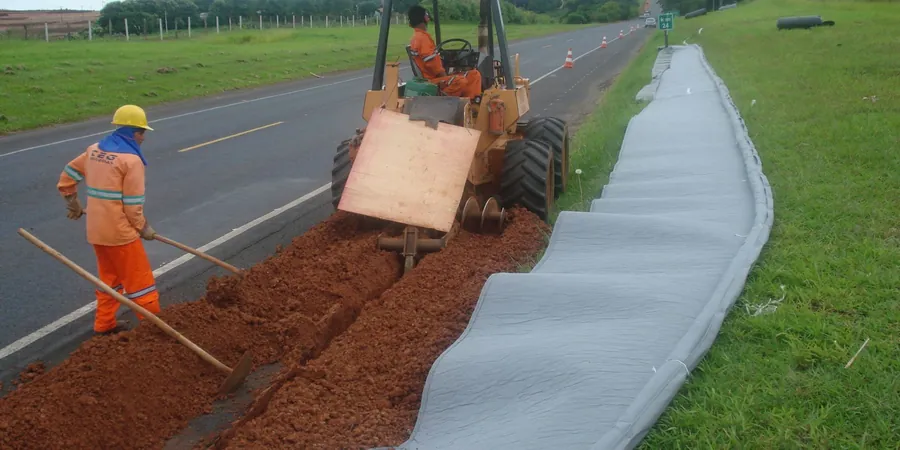

Imagem técnica de referência — São Paulo
Considerações locais
Muitas construtoras em São Paulo ignoram a drenagem subsuperficial em avenidas de grande movimento. Resultado: trincas por bombeamento do subleito, panelas e deformação permanente no pavimento. O erro típico é dimensionar apenas a drenagem superficial (guias e sarjetas) sem tratar a água que infiltra no solo de fundação. Em dias de chuva intensa na Marginal Tietê, esse problema fica evidente. Um projeto de drenagem viária geotécnica bem executado evita remendos constantes e reduz o custo de manutenção em até 40%.
Dimensionamento de sarjetas, bocas de lobo, drenos longitudinais e transversais. Inclui cálculo hidráulico e definição de material de enchimento (brita 1, 2 ou 3) conforme a vazão de projeto.
02
Instalação de drenos horizontais profundos (DHP)
Execução em taludes de corte e aterro com perfuratriz hidráulica. Instalação de tubo ranhurado PVC com geotêxtil envolvente. Ideal para estabilização de encostas em São Paulo.
03
Colchão drenante e geocompostos
Camada drenante sob o pavimento ou em aterros. Utilizamos geotêxtil não tecido, geocomposto bentonítico e brita graduada. Acelera o rebaixamento do lençol freático.
Normas aplicáveis
ABNT NBR 16416:2020 – Drenagem de vias, ABNT NBR 7181:2016 – Análise granulométrica, DER-SP ET-DE-P00/10 – Drenagem de pavimentos, ABNT NBR 6459:2016 – Limite de liquidez, ABNT NBR 7180:2016 – Limite de plasticidade
Perguntas frequentes
Qual a diferença entre drenagem superficial e drenagem subsuperficial em vias urbanas?
A drenagem superficial coleta a água que escorre pelo pavimento (guias, sarjetas, boca de lobo). A drenagem subsuperficial retira a água infiltrada no subleito e na base do pavimento, através de drenos longitudinais, transversais ou colchões drenantes. Ambas são necessárias em São Paulo para evitar a saturação do solo de fundação.
Quanto custa um projeto de drenagem viária geotécnica em São Paulo?
O valor referencial para um projeto completo de drenagem viária geotécnica em São Paulo fica entre R$ 2.220 e R$ 6.310, dependendo da extensão da via, da complexidade do perfil geotécnico e da necessidade de ensaios complementares. O custo inclui visita técnica, ensaios de permeabilidade e o projeto executivo.
Em que tipo de solo a drenagem é mais crítica em São Paulo?
Os solos mais críticos são as argilas moles da várzea do Tietê e do Pinheiros, com baixa permeabilidade e alta compressibilidade. A água acumulada nessas camadas reduz a capacidade de suporte e causa recalques diferenciais. Também são críticos os aterros heterogêneos, onde a drenagem mal projetada acelera a degradação do pavimento.
Quais ensaios geotécnicos são necessários para projetar a drenagem de uma via?
Recomendamos o ensaio de permeabilidade in situ (Lefranc ou carga constante), o ensaio de granulometria (ABNT NBR 7181) e os limites de Atterberg (ABNT NBR 6459/7180). Em solos moles, o adensamento (consolidômetro) ajuda a prever a velocidade de dissipação da poropressão e a eficiência do colchão drenante.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
