A NBR 15421:2006 estabelece os requisitos para projeto sísmico no Brasil, mas sem o conhecimento da frequência natural do terreno a classificação do perfil fica incompleta. Em São Paulo, onde a geologia combina sedimentos da Bacia de São Paulo com rochas do embasamento cristalino, a medição de microtremores HVSR pelo método Nakamura permite identificar a frequência de ressonância do sítio. Esse ensaio não invasivo é particularmente útil em áreas como a região central e a zona sul, onde camadas superficiais de argila siltosa sobre solo residual podem amplificar ondas sísmicas. Antes de definir o modelo geotécnico, muitos projetos complementam com uma microzonificação sísmica para delimitar zonas homogêneas de resposta, ou recorrem ao MASW-VS30 para obter o perfil de velocidades de ondas de cisalhamento.
A frequência natural do solo em São Paulo varia de 0,5 a 10 Hz, fator crítico para evitar ressonância com a estrutura.
Metodologia e escopo

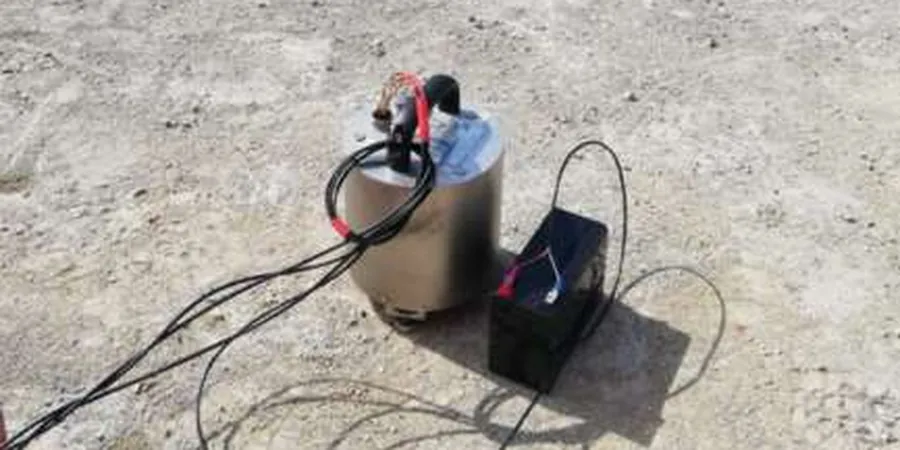

Em um condomínio de 15 pavimentos na avenida Engenheiro Caetano Álvares, medimos a razão espectral H/V em 12 pontos. O equipamento é um sismógrafo digital de banda larga com geofones de 1 Hz, registrando cerca de 30 minutos de vibração ambiente por ponto. Os dados são processados no domínio do tempo e da frequência para extrair picos de amplificação. O método HVSR fornece:
frequência fundamental do depósito (f0), típica entre 0,5 e 10 Hz para a espessura de solo comum em São Paulo;
fator de amplificação relativo, que orienta a necessidade de resposta sísmica detalhada;
estimativa da espessura do solo a partir de f0, calibrada com sondagens existentes.
A campanha de microtremores HVSR em São Paulo deve cobrir pelo menos 1,5 vezes a área da edificação, respeitando a malha definida pela ABNT NBR 15421.
Imagem técnica de referência — São Paulo
Considerações locais
Um erro comum em incorporadoras em São Paulo é ignorar a resposta de sítio e adotar o perfil de solo como rígido sem medição. Em terrenos com 8 a 15 metros de argila mole sobre rocha, a frequência natural pode coincidir com a frequência da edificação, gerando amplificação ressonante. Já vimos laudos de estrutura danificada em prédios de 8 a 12 pavimentos na zona oeste onde o microtremor HVSR teria identificado o problema na fase de projeto. Sem esse dado, o dimensionamento sísmico fica cego, e o custo de reforço posterior supera de longe o investimento no ensaio.
Executamos medições em malha regular ou adaptada ao terreno, com relatório contendo espectros H/V, frequência de pico e fator de amplificação para cada ponto.
02
Interpretação geotécnica integrada
Correlacionamos os resultados de HVSR com perfis de sondagem SPT e dados de MASW para estimar espessura de solo e classificar o perfil conforme a NBR 15421.
03
Assessoria em projeto sísmico
Apoiamos engenheiros calculistas na definição do espectro de resposta do terreno e na verificação de risco de ressonância entre solo e estrutura.
Normas aplicáveis
ABNT NBR 15421:2006 – Projeto de estruturas resistentes a sismos, SESAME European Research Project – Guidelines for H/V spectral ratio (2004), ISO 22475-1 – Geotechnical investigation and testing
Perguntas frequentes
O que é o método de microtremores HVSR (Nakamura)?
É uma técnica geofísica passiva que mede vibrações ambientais (microtremores) para obter a razão espectral H/V. O método identifica a frequência natural do terreno e o fator de amplificação sísmica, sem necessidade de fonte ativa.
Qual a vantagem do HVSR em relação a outros ensaios sísmicos?
O HVSR é rápido, não invasivo e não requer explosivos ou vibradores. Em São Paulo, onde o acesso a certos terrenos é restrito, ele permite cobrir grandes áreas com baixo custo operacional, fornecendo a frequência fundamental do sítio.
Em que tipo de solo de São Paulo o HVSR é mais indicado?
O método é especialmente útil em depósitos sedimentares da Bacia de São Paulo, como argilas moles e siltes, e em solos residuais de granito ou gnaisse. A resposta é clara quando há contraste de impedância entre solo e rocha.
Quantos pontos de medição são necessários para um terreno típico?
Recomendamos no mínimo 3 pontos por 1000 m² de área, distribuídos para capturar variações laterais. Em terrenos com mais de 5000 m², a malha deve ser ampliada para garantir representatividade estatística.
Qual o custo referencial do ensaio HVSR em São Paulo?
O valor médio para uma campanha residencial padrão (5 a 8 pontos) fica entre R$ 3.430 e R$ 5.260, podendo variar conforme a acessibilidade do terreno e a necessidade de interpretação complementar.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
