Em São Paulo, a camada superficial de argila mole da bacia sedimentar, com espessura variando de 5 a 15 metros em bairros como Barra Funda e Mooca, exige um controle rigoroso de recalques. Muitas vezes vemos projetos que desconsideram a variação de compressibilidade entre sondagens próximas, e o resultado aparece como trincas diagonais em paredes ou desaprumo de pilares. Por isso, a análise de recalque diferencial não é um item opcional: ela quantifica a diferença de deslocamento entre apoios de uma mesma estrutura. Nos cálculos, usamos o método de adensamento de Terzaghi com parâmetros obtidos no ensaio de adensamento oedométrico para prever a magnitude e a taxa dos recalques sob carregamento.
Em solos argilosos de São Paulo, a variabilidade lateral da camada compressível é o principal gatilho de recalque diferencial, superando até mesmo a magnitude do recalque total.
Metodologia e escopo
Um edifício de 18 pavimentos na Av. Paulista, com fundação em radier sobre argila siltosa, pode apresentar recalques totais da ordem de 40 mm, mas o problema real está nos 15 mm de diferença entre um pilar central e outro de borda. Para evitar esse cenário, nossa análise de recalque diferencial incorpora três etapas:
Perfil geotécnico detalhado com SPT e CPT, mapeando camadas compressíveis e sua variabilidade lateral.
Ensaios de adensamento com estágios de carregamento que reproduzem o acréscimo de tensão previsto em projeto.
Modelagem numérica em elementos finitos (Plaxis 2D ou 3D) para simular o comportamento tensão-deformação do maciço.
Os resultados são expressos como recalque diferencial admissível, comparado aos limites da NBR 6122:2019 para cada tipo estrutural.

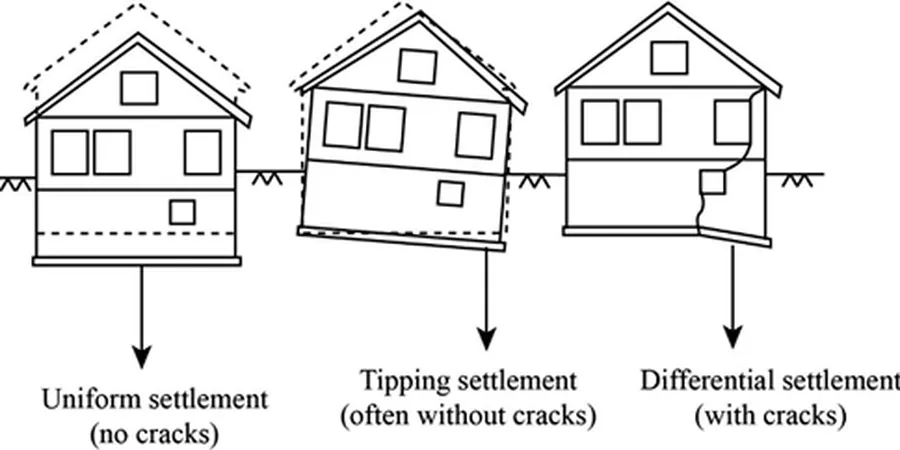

Imagem técnica de referência — São Paulo
Considerações locais
O crescimento vertical de São Paulo, especialmente nas zonas Centro-Sul e Oeste, avançou sobre áreas de várzea e antigos depósitos aluviais. Essa ocupação criou um cenário onde edifícios com cargas elevadas são erguidos sobre solos de baixa capacidade de suporte e alta compressibilidade. Quando a análise de recalque diferencial é ignorada, o risco vai além de trincas estéticas: podem ocorrer danos em instalações prediais, desaprumo de elevadores e, em casos extremos, comprometimento da estabilidade global da estrutura. O custo de uma intervenção corretiva supera em muito o investimento preventivo em instrumentação geotécnica e modelagem.
Realizamos ensaios de adensamento em amostras indeformadas coletadas em blocos ou amostradores de parede fina. Obtemos o índice de compressão (Cc), o coeficiente de adensamento (cv) e a tensão de pré-adensamento (σ'p), parâmetros essenciais para prever a magnitude e a velocidade dos recalques.
02
Instrumentação geotécnica para recalques
Instalamos placas de recalque superficiais e profundas, marcos topográficos e inclinômetros para monitorar em tempo real os deslocamentos durante e após a obra. Os dados alimentam a retroanálise e permitem ajustar o cronograma construtivo se os recalques medidos desviarem dos previstos.
Normas aplicáveis
ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR 8044:1999 – Projeto e execução de estruturas de contenção, ABNT NBR 12007 – Standard test method for one-dimensional consolidation properties of soils, Eurocode 7 (EN 1997-1:2004) – Geotechnical design (referência para modelagem)
Perguntas frequentes
Qual a diferença entre recalque total e recalque diferencial?
Recalque total é o deslocamento vertical absoluto de um ponto da fundação. Recalque diferencial é a diferença de deslocamento entre dois pontos de apoio de uma mesma estrutura. É o recalque diferencial que gera esforços adicionais na superestrutura, causando fissuras e distorções. Nas normas brasileiras, o limite de recalque diferencial é expresso como uma fração do vão entre pilares (L/500 para estruturas de concreto armado).
Como é feita a análise de recalque diferencial em solos argilosos de São Paulo?
A análise começa com a caracterização geotécnica do subsolo por meio de sondagens SPT e CPT, que identificam a espessura e a variabilidade lateral das camadas compressíveis. Coletamos amostras indeformadas para ensaios de adensamento oedométrico (ABNT NBR 12007). Com os parâmetros obtidos, modelamos o maciço em elementos finitos (Plaxis 2D ou 3D) aplicando o carregamento da estrutura. O resultado é comparado com os limites admissíveis da NBR 6122.
Qual o custo de uma análise de recalque diferencial em São Paulo?
O custo referencial para uma análise de recalque diferencial completa, incluindo sondagens, ensaios de adensamento e modelagem numérica, situa-se entre R$ 1.890 e R$ 4.560, dependendo da profundidade das sondagens, da quantidade de ensaios e da complexidade do modelo. Para projetos de maior porte, com instrumentação contínua, o valor pode ultrapassar esse teto.
Quais parâmetros do solo são mais importantes para prever recalques?
Os parâmetros críticos são o índice de compressão (Cc), que indica a compressibilidade do solo; o coeficiente de adensamento (cv), que governa a velocidade dos recalques; e a tensão de pré-adensamento (σ'p), que define se o solo está normalmente adensado ou sobreadensado. Em São Paulo, a argila mole da bacia sedimentar é normalmente adensada, o que significa que qualquer acréscimo de carga gera recalques significativos.
É possível reduzir o recalque diferencial durante a obra?
Sim. Medidas como a execução de pré-carregamento com sobrecarga temporária, a instalação de drenos verticais para acelerar o adensamento, ou a adoção de fundações profundas (estacas) que transferem a carga para camadas mais resistentes podem minimizar o recalque diferencial. Em casos de solo muito compressível, o melhoramento com colunas de brita ou geodrenos também é eficaz. A definição da técnica mais adequada depende dos resultados da análise de recalque diferencial.
