O subsolo de São Paulo é marcado por uma camada superficial de solo residual de granito e gnaisse, com espessura que varia de 5 a 15 metros nas regiões de Pinheiros e Moema, enquanto em áreas como a Zona Leste e o bairro do Brás aparecem depósitos aluvionares mais moles. O ensaio de placa de carga, também conhecido como PLT, é o método direto para determinar a capacidade de suporte do terreno e o módulo de deformabilidade, sendo exigido por projetistas que seguem a ABNT NBR 6122:2019. Antes de executar o teste, o solo precisa ser preparado com um nivelamento preciso e a placa rígida de aço de 0,30 m² a 0,50 m² deve ser posicionada sobre um lastro de areia fina. Para projetos de pavimentos, o ensaio é complementado pelo ensaio CBR vial que avalia a resistência do subleito.
O PLT mede diretamente a deformabilidade do solo in situ, evitando correlações indiretas que podem superestimar a capacidade de carga em solos residuais.
Metodologia e escopo
Comparando os terrenos do Brooklin Novo com os do bairro do Jaguaré, a diferença de comportamento é nítida: no primeiro, o solo residual de granito oferece valores de capacidade de carga entre 300 kPa e 600 kPa; no Jaguaré, as argilas moles da várzea do Rio Pinheiros podem apresentar apenas 80 kPa a 120 kPa. O ensaio de placa de carga em São Paulo segue rigorosamente a ABNT NBR 6489:2019, que estabelece ciclos de carga e descarga com incrementos de 20% da tensão admissível estimada, mantendo cada estágio por 15 minutos ou até a estabilização. O equipamento inclui um macaco hidráulico de 50 t, bomba manual e extensômetros com resolução de 0,01 mm. A metodologia permite obter o módulo de reação do subleito (k), parâmetro essencial para dimensionamento de pavimento rígido em vias urbanas.

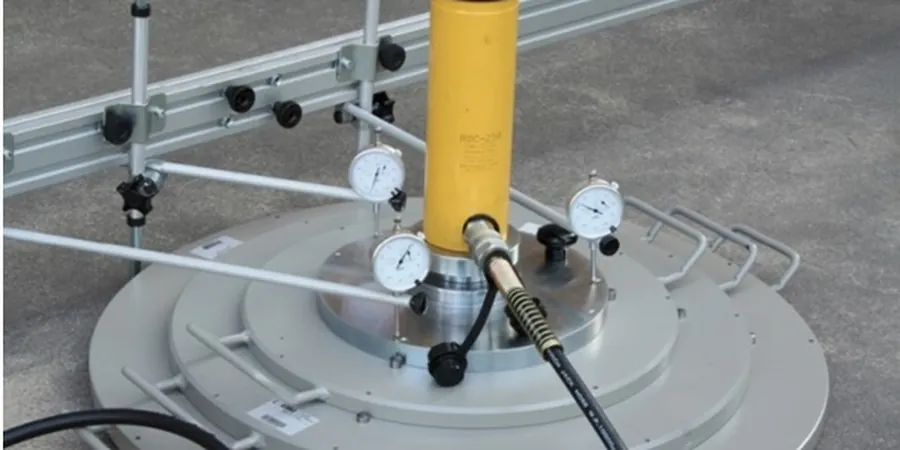

Imagem técnica de referência — São Paulo
Considerações locais
Um edifício de 18 pavimentos na Avenida Juscelino Kubitschek, em São Paulo, foi projetado com capacidade de carga estimada por correlação SPT. Após o início da escavação, os recalques medidos foram 40% superiores ao previsto, exigindo reforço da fundação. O ensaio de placa de carga aplicado na cota de apoio das sapatas teria identificado a deformabilidade real do solo residual, que apresentava micas orientadas e baixa resistência ao cisalhamento. Ignorar o PLT em solos residuais heterogêneos da cidade pode levar a recalques diferenciais que comprometem a estrutura e geram custos imprevistos de retrofit.
Ensaio de placa de carga em terrenos típicos de São Paulo (bairros como Jardins, Moema, Vila Mariana), com preparo da base e ciclos de carga até 1.000 kPa. Inclui relatório com curva tensão-recalque e módulo de deformabilidade.
02
PLT em aterros e solos moles
Aplicação do ensaio em depósitos aluvionares da várzea do Rio Tietê e áreas de aterro (regiões da Barra Funda, Lapa e Santana). Utilização de placa de 0,50 m² e sistema de reação com tirantes. Resultados para dimensionamento de fundações superficiais e radiers.
Normas aplicáveis
ABNT NBR 6489:2019 – Ensaio de placa de carga para fundações, ABNT NBR 6122:2019 – Projeto e execução de fundações, ABNT NBR – Standard Test Method for Bearing Capacity of Soil for Static Load and Spread Footings, Eurocode 7 (EN 1997-1:2004) – Geotechnical design
Perguntas frequentes
Qual a diferença entre o ensaio de placa de carga e o SPT?
O SPT mede a resistência à penetração dinâmica do solo, fornecendo um índice indireto. O PLT aplica uma carga estática real sobre uma placa e mede o recalque diretamente, obtendo a capacidade de carga e o módulo de deformabilidade do solo in situ. Para projetos de fundações em São Paulo, o SPT é usado como preliminar e o PLT como ensaio de confirmação na cota de apoio.
Quantos ensaios de placa de carga são necessários para uma obra?
A ABNT NBR 6122:2019 recomenda no mínimo 1 ensaio para cada tipo de solo ou camada de apoio, com no mínimo 1 ensaio a cada 1.000 m² de área de fundação. Em terrenos heterogêneos de São Paulo, como os que alternam solo residual e argila mole, o projetista costuma solicitar de 2 a 4 ensaios distribuídos na área da obra.
Qual o custo médio do ensaio de placa de carga em São Paulo?
O valor referencial para o ensaio de placa de carga (PLT) em São Paulo fica entre R$ 1.720 e R$ 2.630, variando conforme a profundidade, localização e número de ciclos. O prazo típico de execução e relatório é de 5 a 10 dias úteis. Consulte-nos para uma cotação detalhada para seu projeto específico.
Localização e área de serviço
Atendemos projetos em São Paulo e sua zona metropolitana.
